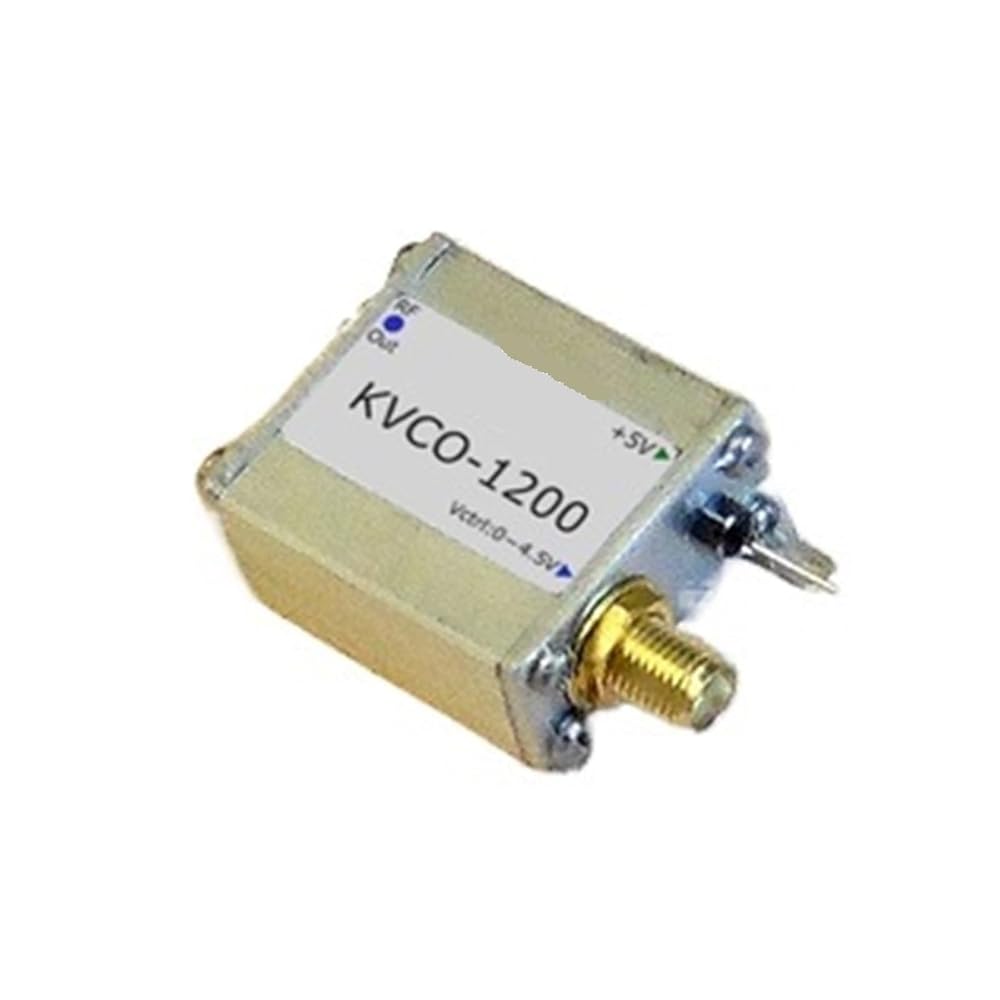

Model: KVCO-1200
Output impedance: 50 ohms
Output signal frequency: 1100 ~ 1400 MHz
Output signal power: 7.5 ~ 9.5 dBm
Tuning voltage range: 0 ~ 4.5 V
Tuning sensitivity: 30 ~ 70 MHz / V
Phase noise (C / N): @ 100 kHz - 100 dBC / Hz
harmonic (2, 3, 4 times):> 20dBC
Power supply voltage: +5 v.dc
Work current: 15 ~ 20 mA
Typical data chart:
OUT RF Signal Output 1: SMA-F
VCTRL Control Voltage Input 2: SMA-F
+ 5V power terminal 3: 0.8mm
Dimensions:
Out :SMA-F
Vctrl :SMA-F
+5V :0.8mm
